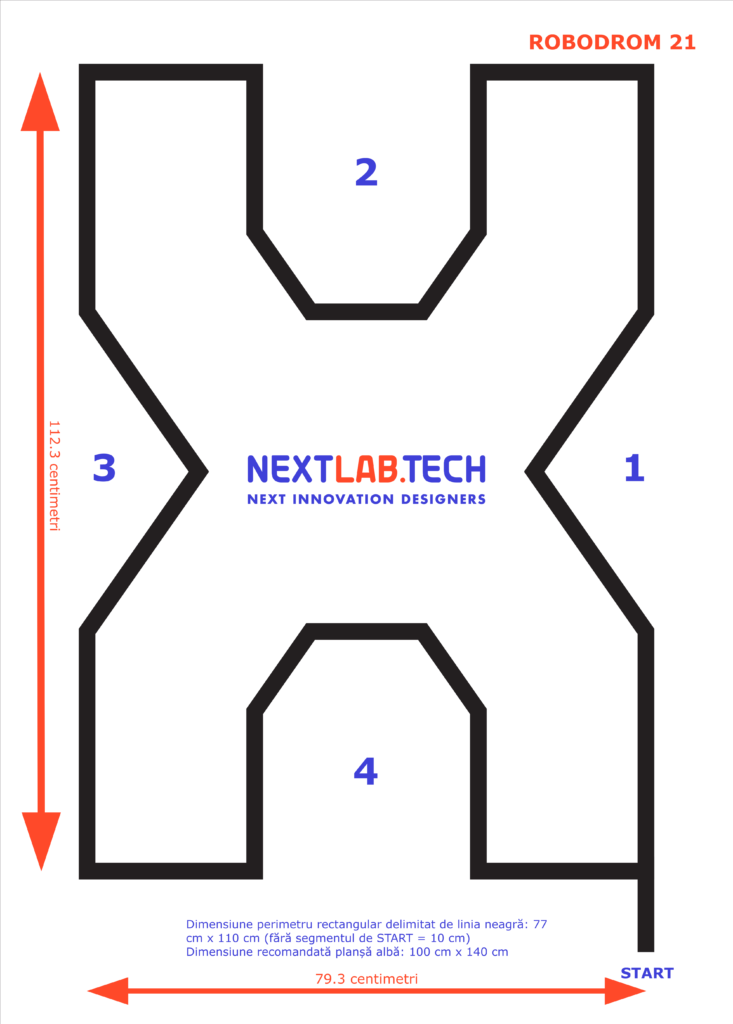

Mai jos regăsiți traseul de concurs pentru Faza II partea 1 din ediția 2023 pentru probele de Line-follower Basic și Line-follower Advanced. Dimensiunea de printare a planșei întregi este de 1000 mm x 1400 mm. Atenție planșa are 1010 mm x 1410 mm pentru a putea fi poziționată corect la printarea în dimensiunile reale. Sub poza acestuia regăsiți un buton de descărcare pdf pentru printare.
La videopitch-ului pentru finală elevii trebuie să omologeze traseul, demonstrând validarea acestuia prin măsurătorile prezentate în ghidul cu scheme de realizare. Ghidul se regăsește mai jos și vă poate ajuta la realizarea traseului cu bandă izolatoare pe o suprafață albă de 1000 mm x 1400 mm.

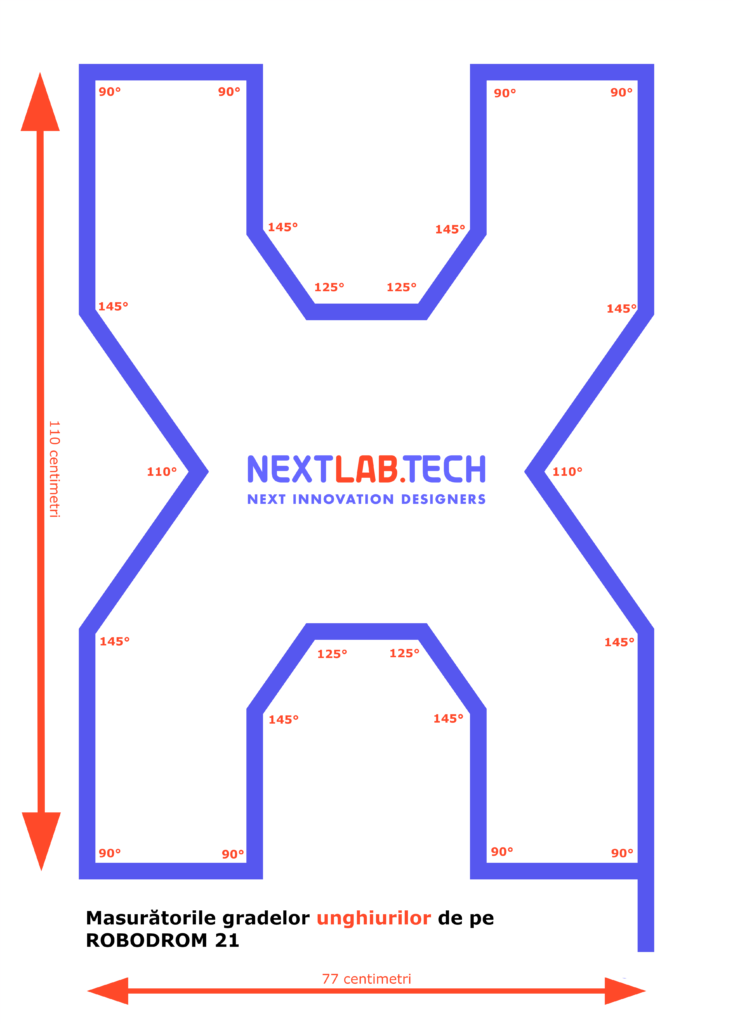

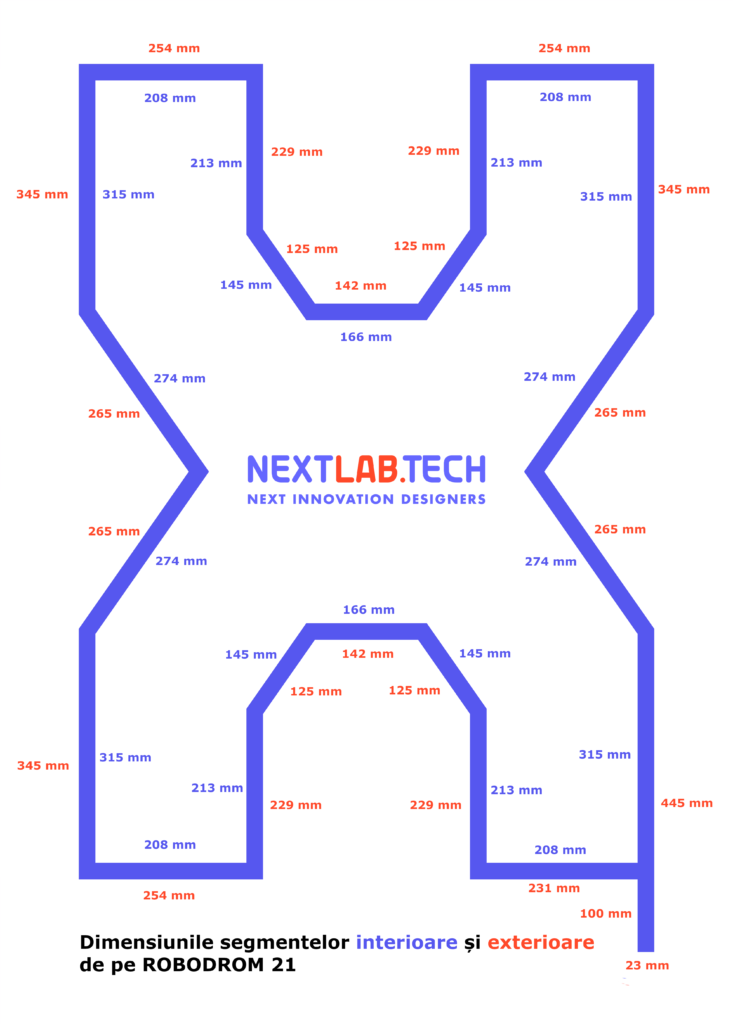

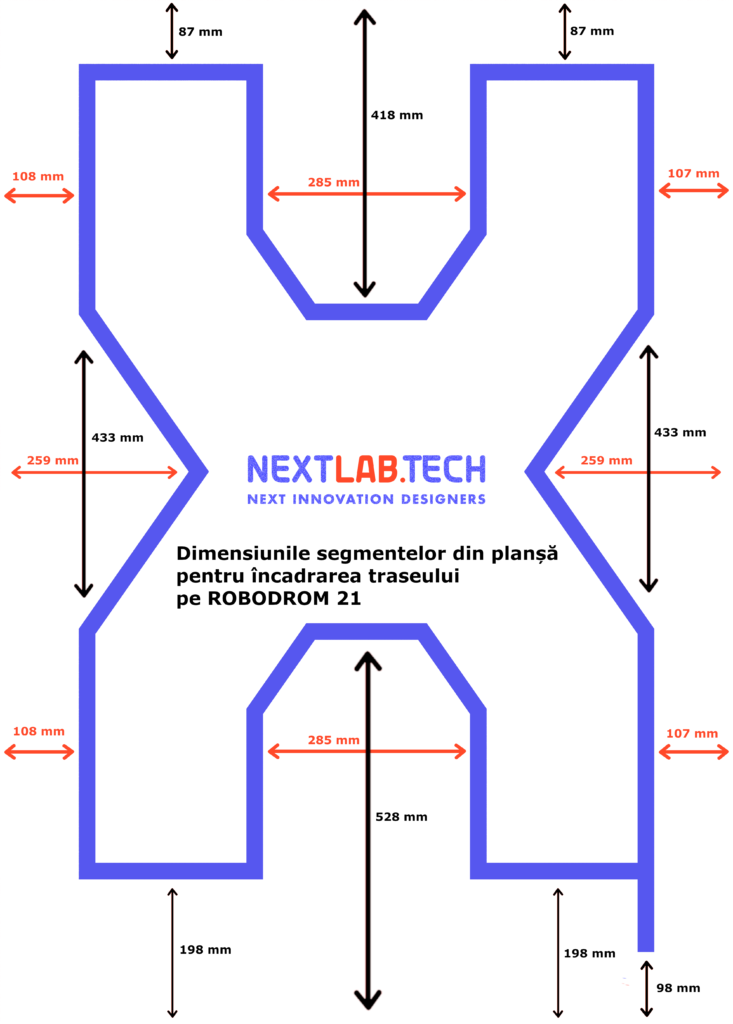

Pentru a realiza traseul trebuie să urmariți schemele de mai jos, unde se regăsesc dimensiunile segmentelor interioare și exterioare ale acestuia, gradele unghiurilor dintre laturi și poziționarea față de marginea planșei. Sub fiecare poză se regăsește un buton de descarcare în format pdf.
